Standardne haagiste tootmisprotsess

1. Tootmisprotsessi täielik jaotus

1. samm: tooraine sissetulev kontroll ja täpne tühjendamine

Tootmine algab kogu Q355B konstruktsiooniterase (torud ja plaadid) sissetulevate materjalide range kontrolliga. Q355B on madala legeeritud kõrgtugev teras, mida kasutatakse laialdaselt inseneri- ja transpordiseadmetes ning millel on suurepärane voolavuspiir (≥355 MPa), hea sitkus ja keevitatavus – ideaalne haagiste raamide ja kandekomponentide jaoks.

Inspektorid kontrollivad:

• Materjali sertifikaadi konsistents (keemiline koostis: C, Si, Mn, P, S jne)

• Mehaanilised omadused (tõmbetugevus, voolavuspiir, löögikindlus 20 ℃ juures)

• Mõõtmete täpsus (paksus, läbimõõt, tasapinnalisus)

• Pinnakvaliteet (pole pragusid, roostet ega oksiidkatla defekte)

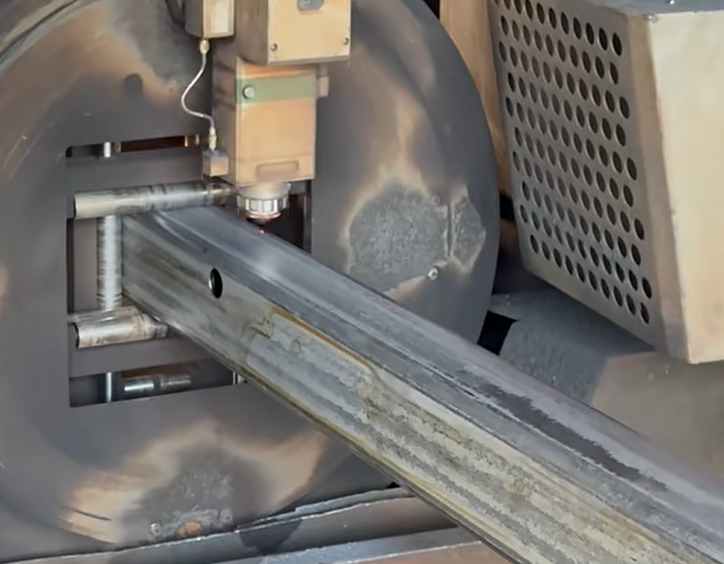

Seejärel sisestatakse kvalifitseeritud materjalid CNC-täppistöötlemisse:

• Torud: lõigatud fikseeritud pikkusega automaatsete torulõikamismasinatega, faasitud faasidega, et vältida jääke.

• Plaadid: töödeldud laser-/plasmalõikusmasinatega, tagades ühtlase aukude asukoha ja servade sileduse.

See samm loob aluse järgnevaks vormimiseks ja kokkupanekuks, minimeerides mõõtmete kõrvalekaldeid.

2. samm: survevaluvormimine ja ühtsed tööriistad

Lõigatud komponendid jätkavad survevalu/stantsimise vormimist ühtse tööriistaga (kinnitused):

• Kõik osad (raami talad, külgsiinid, kinnitusklambrid) on vormitud standardsete vormide ja rakiste abil.

• Ühtne tööriistasüsteem tagab:

a. Ühtlane kuju ja mõõtmete täpsus (tolerants ±0,5 mm)

b. Ühtsed aukude asukohad ja paigaldusliidesed sujuvaks kokkupanekuks

c. Vähendatud käsitsi reguleerimine ja parem tootmise efektiivsus

See protsess asendab traditsioonilist käsitsi painutamist, tagades, et igal haagisepartiil on identsed konstruktsioonimõõtmed, mis on olulised suuremahulise tootmise ja müügijärgse asendamise jaoks.

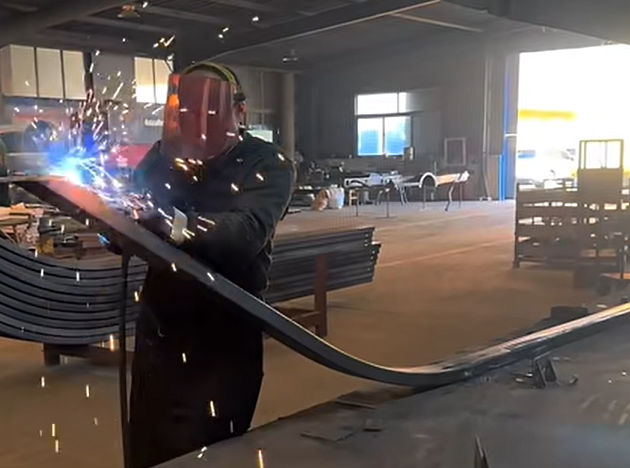

3. samm: keevitamine ja raami kokkupanek

Vormitud komponendid sisestatakse raami kokkupanekuks automatiseeritud/sukeldatavasse kaarkeevitusse:

• Keevitajad kasutavad CO₂-gaasiga varjestatud keevitust või sukelkaarkeevitust, mis vastab Q355B terase keevitatavusele.

• Võtmekeevisõmblused (raami liitekohad, tõmbetala ühendused) läbivad 100% visuaalse kontrolli ja ultrahelitesti (TÜ), et tuvastada sisemised defektid (poorsus, praod, mittetäielik sulamine).

• Kogu raam on monteeritud fikseeritud positsioneerimisplatvormile, tagades haagise konstruktsiooni sirguse ja sümmeetria.

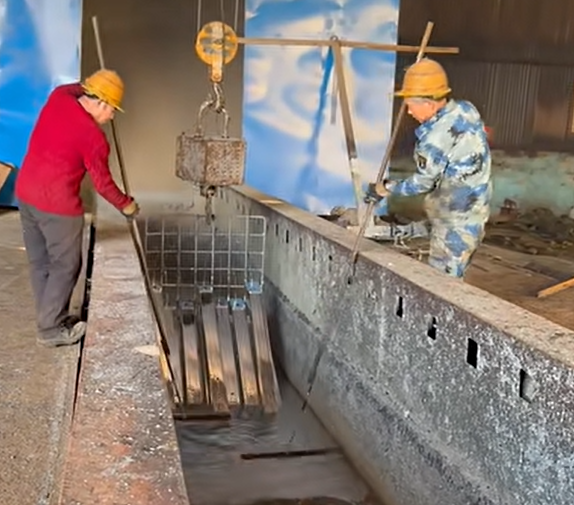

4. samm: marineerimine, kuumtsinkimine ja vesijahutus

Pärast keevitamist töödeldakse pooltoodete raami korrosioonikindluse tagamiseks pinda:

1. Söötmine ja rooste eemaldamine: raam on sukeldatud peitsimislahusesse, et eemaldada rooste, oksiidikatlakivi ja keevitusräbu, luues puhta metallpinna tsingi nakkumiseks.

2. Räbusti kate: enne galvaniseerimist taasoksüdatsiooni vältimiseks kantakse räbustikiht.

3. Kuumtsinkimine: raam on täielikult sukeldatud sulatsinki (450–460 ℃), moodustades metallurgilise sideme tsingi ja terase vahel. Tsingikihi paksus (tavaliselt 80–120 μm) tagab pikaajalise kaitse soola, niiskuse ja korrosiooni eest – palju parem kui värvi- või pulbervärvimine.

4. Vesijahutus: Pärast tsinkimist jahutatakse raam kiiresti veega, et stabiliseerida tsinkkate, vältida termilist deformatsiooni ja tagada sile ja ühtlane viimistlus.

5. samm: valmistoote kontroll ja pakendamine

Viimane etapp sisaldab:

• Põhjalik kvaliteedikontroll: mõõtmete kontroll, koormustest, korrosioonikindluse test (soolapihustustest) ning veotala ja vedrustuse funktsionaalne test.

• Pakend: Valmis haagis on pakitud kaitsekilesse, põhikomponendid (tõmbetala, rattad, tuled) on pakendatud eraldi puitkastidesse või vahtplasti, et vältida kahjustusi ookeani/maismaa transportimisel.

• Veotala (haagise haakeseade) on eelnevalt kokku pandud ja märgistatud, et lõppkasutajad saaksid kohapeal hõlpsasti paigaldada.

2. Põhilised tootmise eelised

1. Konstruktsiooniohutus ja kandevõime

• Q355B teras: kõrge voolavuspiir tagab, et haagis talub suuri koormusi (kuni 1000 kg+ kasulik koormus) ilma deformatsiooni või pragudeta.

• Ühtne tööriistad ja täppiskeevitus: ühtsed mõõtmed ja kvaliteetsed keevisõmblused kõrvaldavad konstruktsiooni nõrgad kohad, vastates ülemaailmsetele haagiste ohutusstandarditele (nt ISO 3833 maanteehaagiste jaoks).

2. Erakordne korrosioonikindlus

• Kuumtsinkimine: tsingikiht tagab 10–15-aastase roostekaitse karmides keskkondades (rannikualad, lumised piirkonnad, kõrge õhuniiskus), kauakestvad värvikatted.

• See vähendab hoolduskulusid ja pikendab haagise kasutusiga, mis on oluline müügiargument eksporditurgudel.

3. Tootmise järjepidevus ja mastaapsus

• Ühtne tööriistad: standardsed vormid ja rakised tagavad, et iga haagis on identne, vähendades kokkupanekuvigu ja parandades müügijärgset teenindust (osade lihtne asendamine).

• Automatiseeritud protsessid (CNC lõikamine, robotkeevitus) võimaldavad suuremahulist tootmist, säilitades samal ajal kvaliteeti, sobib hulgiekspordi tellimustele.

4. Vastavus ja ekspordivalmidus

• Kogu protsess ühtib rahvusvaheliste kvaliteedijuhtimissüsteemide (ISO 9001) ja haagiste ohutusstandarditega, mistõttu on Põhja-Ameerika, Euroopa ja teiste turgude tolli- ja regulatsiooninõuete täitmine lihtne.

• Kaitsepakend tagab, et haagis saabub tervena pärast pikamaavedu, vähendades müügijärgseid kaebusi.

Järeldus

See standardiseeritud tootmisprotsess ühendab kvaliteetsed toorained (Q355B teras), täppistootmise ja tööstusharu juhtiva korrosioonitöötluse, mille tulemuseks on raskeveokite haagised, mis on ohutud, vastupidavad ja töökindlad. Ekspordiettevõtete jaoks tähendavad need eelised otseselt suuremat klientide usaldust, madalamaid hoolduskulusid ja tugevamat konkurentsivõimet maailmaturgudel.
